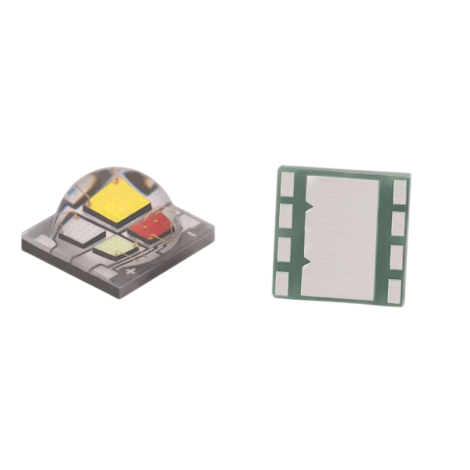

4W 12W SMD5050 RGBW High Power LED
Product Model: WL-12P5050EP120C4b1-RGBW
特点
- 99.99%gold wire bonding，1.2mil
- Ceramic substrate
- 符合CE 和ROHS 标准
- 应用：手电筒、舞台灯、迪斯科灯、花园灯和其他商业照明。
- 可用Beam Angle：60 180 degree 和120 degrees 180 degree ，180 degree -Flat lens （无dome lens
- RGBW封装可用于3535、5054 和 7070
- 可用Color Temperature：2700K-3200K、4000K-5000K、5000-6000K、6000K-7000K、8000K
- 该封装还可定制其他可用波长/颜色（波长范围为 365nm-1600nm ）。我们提供定制 LED 解决方案，如果您需要任何支持，请联系我们。

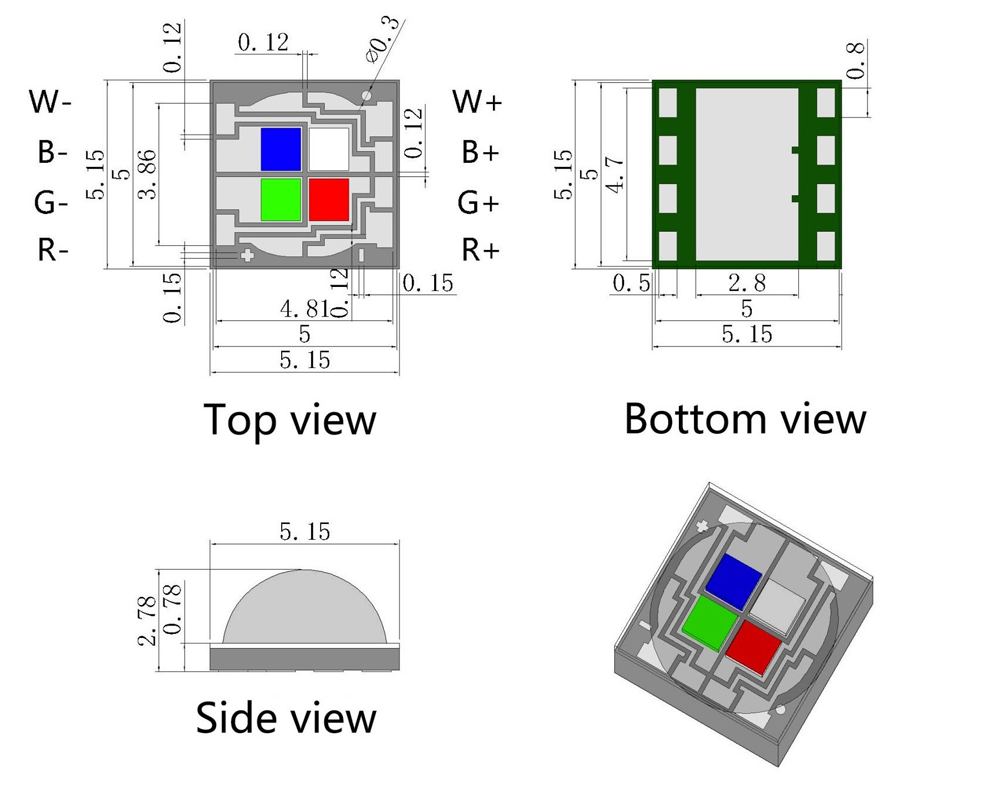

包装尺寸（毫米）：
最大绝对额定值 @ Ta=25°C
| Parameter | Symbol | Maximum Rating | Unit |
|---|---|---|---|
| Continous Forward Current | IF | 700 | mA |
| Peak Foward Current (1/10 Duty Cycle, 0.1ms Plus Width) | IFp | 1000 | mA |
| Reverse Voltage | VR | 5 | V |
| Power Dissipation | PD | 3000 | mW |
| Electrostatic Discharge | ESD | 1000 | V |
| Operating Temperature | TOPR | -25°C to +85°C | °C |
| Storage Temperature | TSTG | -35°C to +105°C | °C |
| Lead Soldering Temperature | TSOL | 360°C | °C |
电气光学特性 @ Ta=25°C
| Parameter | Symbol | Color | Min. | Typ. | Max. | Unit | Test Condition |
|---|---|---|---|---|---|---|---|
| Forward Voltage | VF | Red | 2.0 | 2.4 | V | IF=700mA | |
| Green | 2.8 | 3.2 | V | IF=700mA | |||
| Blue | 3.0 | 3.4 | V | IF=700mA | |||
| White | 3.0 | 3.4 | V | IF=700mA | |||
| Reverse Current | IR | 10 | μA | VR=5V | |||
| Viewing Angle | 2θ1/2 | 120 | deg | IF=700mA | |||
| Luminous Flux | Φ | Red | 80 | 100 | lm | IF=700mA | |
| Green | 150 | 200 | lm | IF=700mA | |||
| Blue | 40 | 60 | lm | IF=700mA | |||
| White | 220 | 280 | lm | IF=700mA | |||
| Dominant Wavelength | λp | Red | 620 | 622.5 | 625 | nm | IF=700mA |
| Green | 520 | 522.5 | 525 | nm | IF=700mA | ||
| Blue | 460 | 462.5 | 465 | nm | IF=700mA | ||
| White | 6000 | 7000 | 8000 | K | IF=700mA |
