4W SMD5054 RGBW Hochleistungs-LED
Produkt-Modell: WL-4P5054EP120C4b1-RGBW
Merkmale:
- 99,99% Golddraht-Bindung, 1,2mil
- EMV-Substrat
- CE- und ROHS-konform

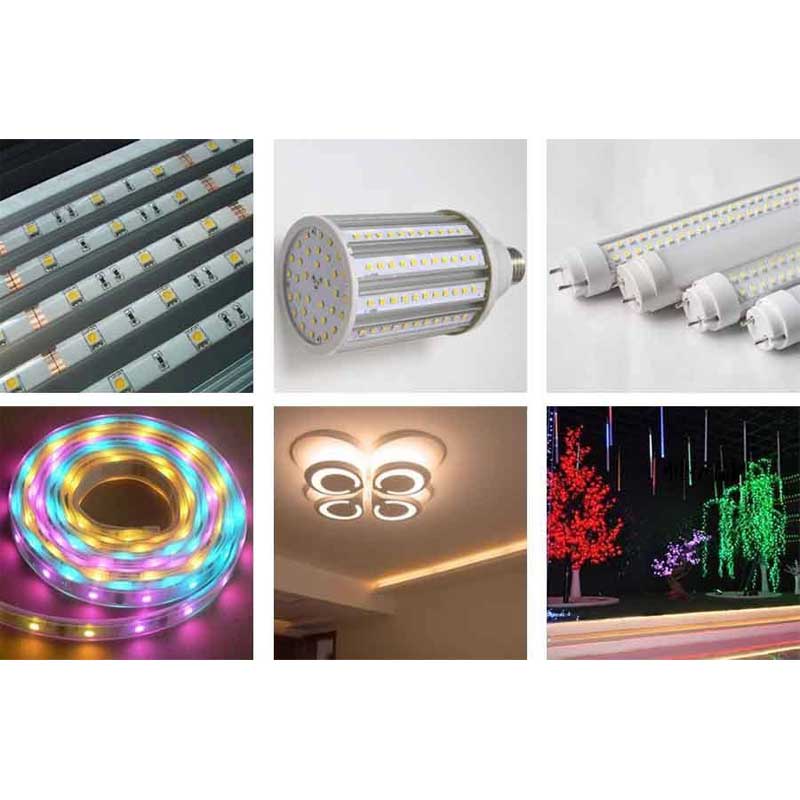

- Anwendungen: Taschenlampe, Bühnenlicht, Discolicht, Gartenlicht und andere kommerzielle Beleuchtung.
- Abstrahlwinkel: 120 Grad
- Verfügbare Farbtemperatur: 2700K-3200K, 4000K-5000K, 5000-6000K, 6000K-7000K, 8000K, 10000K, 12000K, 14000K, 15000K, 16000K, 18000K, 20000K, 25000K
- Das Paket könnte auch mit anderen verfügbaren Wellenlängen/Farben angepasst werden (Die Wellenlänge ist von 365nm-1050nm verfügbar). Wir bieten kundenspezifische LED-Lösungen, wenn Sie Unterstützung benötigen, kontaktieren Sie uns bitte.
Abmessungen der Verpackung (mm):
Absolute Maximalleistung @ Ta=25°C
| Parameter | Symbol | Maximale Bewertung | Einheit |
|---|---|---|---|
| Kontinuierlicher Vorwärtsstrom | IF | 350 | mA |
| Spitzenwert des Vorwärtsstroms (1/10-Tastverhältnis, 0,1ms Plus Breite) | IFp | 500 | mA |
| Umgekehrte Spannung | VR | 5 | V |
| Verlustleistung | PD | 1000 | mW |
| Elektrostatische Entladung | ESD | 1000 | V |
| Betriebstemperatur | TOPR | -25°C bis +85°C | °C |
| Lagertemperatur | TSTG | -35°C bis +105°C | °C |
| Blei Löttemperatur | TSOL | 360°C | °C |
Elektrisch-optische Charakteristik @ Ta=25°C
| Parameter | Symbol | Farbe | Min. | Typ. | Max. | Einheit | Test Bedingung |
|---|---|---|---|---|---|---|---|
| Vorwärtsspannung | VF | Rot | 2.0 | 2.4 | V | IF=350mA | |
| Grün | 2.8 | 3.2 | V | IF=350mA | |||
| Blau | 3.0 | 3.4 | V | IF=350mA | |||
| Weiß | 3.0 | 3.4 | V | IF=350mA | |||
| Rückwärtsstrom | IR | 10 | μA | VR=5V | |||
| Betrachtungswinkel | 2θ1/2 | 120 | deg | IF=350mA | |||
| Lichtstrom | Φ | Rot | 30 | 40 | lm | IF=350mA | |
| Grün | 60 | 90 | lm | IF=350mA | |||
| Blau | 10 | 20 | lm | IF=350mA | |||
| Weiß | 100 | 140 | lm | IF=350mA | |||
| Peak-Wellenlänge | λp | Rot | 630 | 635 | nm | IF=350mA | |
| Grün | 510 | 515 | nm | IF=350mA | |||
| Blau | 455 | 460 | nm | IF=350mA | |||
| Weiß | 6000 | 7000 | K | IF=350mA |
