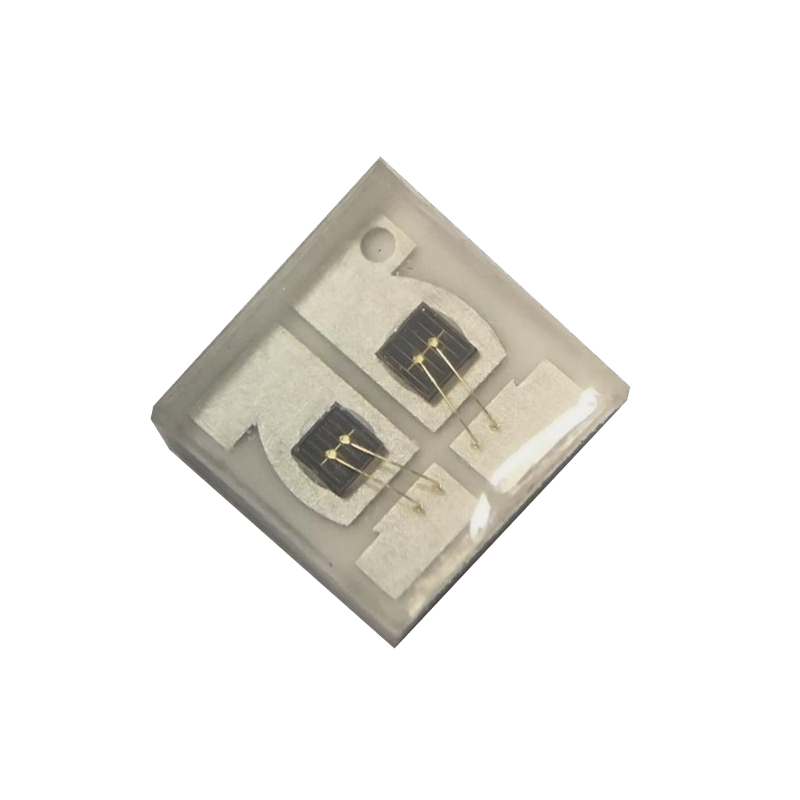

SMD3535 Dual IR 2W Hochleistungs-LED
Produkt-Modell: WL-2P3535EP180C2b1-2IR
Merkmale:
- 99,99% Golddraht-Bindung, 1,2mil
- Keramisches Substrat
- CE- und ROHS-konform
- Anwendungen: Taschenlampe, Bühnenlicht, Discolicht, Gartenlicht und andere kommerzielle Beleuchtung.
- Abstrahlwinkel: 180 Grad - Flaches Design (ohne Kuppellinse), 120 Grad und 60 Grad sind alle verfügbar.
- Verpackungsart: SMD2835, SMD3030, SMD3528, SMD3535 und SMD5050 sind alle verfügbar
- Verfügbare Farbtemperatur: 2700K-3200K, 4000K-5000K, 5000-6000K, 6000K-7000K, 8000K
- Das Paket könnte auch mit anderen verfügbaren Wellenlängen/Farben angepasst werden (Die Wellenlänge ist von 365nm-1050nm verfügbar). Wir bieten kundenspezifische LED-Lösungen, wenn Sie Unterstützung benötigen, kontaktieren Sie uns bitte.
Abmessungen der Verpackung (mm):
Absolute Maximalleistung @ Ta=25°C
| Parameter | Symbol | Maximale Bewertung | Einheit |
|---|---|---|---|
| Kontinuierlicher Vorwärtsstrom | IF | 350 | mA |
| Spitzenwert des Vorwärtsstroms (1/10-Tastverhältnis, 0,1ms Plus Breite) | IFp | 500 | mA |
| Umgekehrte Spannung | VR | 5 | V |
| Verlustleistung | PD | 2 | W |
| Elektrostatische Entladung | ESD | 1000 | V |
| Betriebstemperatur | TOPR | -25°C bis +85°C | °C |
| Lagertemperatur | TSTG | -35°C bis +105°C | °C |
| Blei Löttemperatur | TSOL | 360°C | °C |
Elektrisch-optische Charakteristik @ Ta=25°C
| Parameter | Symbol | Farbe | Min. | Typ. | Max. | Einheit | Test Bedingung |
|---|---|---|---|---|---|---|---|
| Vorwärtsspannung | VF | IR | 1.6 | 1.8 | 2.0 | V | IF=350mA |
| IR | 1.4 | 1.5 | 1.6 | V | IF=350mA | ||
| Rückwärtsstrom | IR | 10 | μA | VR=5V | |||
| Betrachtungswinkel | 2θ1/2 | 180 | deg | IF=350mA | |||
| Lichtstrom | Φ | IR | 100 | 150 | 200 | lm | IF=350mA |
| IR | 100 | 150 | 200 | lm | IF=350mA | ||
| Wellenlängen | λp | IR | 845 | 850 | 855 | nm | IF=350mA |
| IR | 940 | 945 | nm | IF=350mA |
