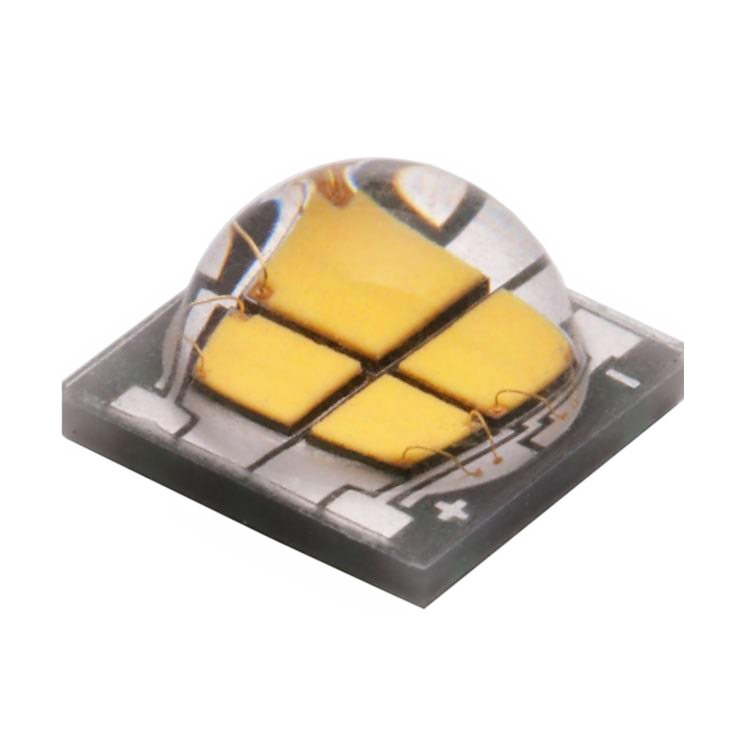

SMD5050 5W Cool White Hochleistungs-LED
Produkt-Modell: WL-5P5050EP120CW-W
Merkmale:
- 99,99% Golddraht-Bindung, 1,2mil
- Keramisches Substrat
- CE- und ROHS-konform
- Anwendungen: Taschenlampe, Downlights und andere kommerzielle Beleuchtung
- Abstrahlwinkel: 60 Grad und 120 Grad, 180 Grad - Flache Linsen (ohne Kuppellinse) sind erhältlich.
- Der Anschluss der Chips ist möglich für 2 in Reihe, 2 parallel; 1 in Reihe, 1 parallel.
- Verpackungsart: SMD2835, SMD3030, SMD3528, SMD3535 und SMD5050 sind alle verfügbar
- Verfügbare Farbtemperatur: 2700K-3200K, 4000K-5000K, 5000-6000K, 6000K-7000K, 8000K, 10000K, 12000K, 14000K, 15000K, 16000K, 18000K, 20000K, 25000K
- Das weiße LED-Spektrum ist für normales Weiß, Weiß mit hohem CRI, Sonnenlicht-Vollspektrum und Sonnenlicht-Vollspektrum mit hohem CRI erhältlich .
- Kundenspezifische Lösung: Wir können kundenspezifische LED-Lösungen anbieten, wenn Sie Unterstützung benötigen, kontaktieren Sie uns bitte.
Abmessungen der Verpackung (mm):
Absolute Maximalleistung @ Ta=25°C
| Parameter | Symbol | Maximale Bewertung | Einheit |
|---|---|---|---|
| Kontinuierlicher Vorwärtsstrom | IF | 700 | mA |
|
Spitzenwert des Vorwärtsstroms (1/10-Tastverhältnis, 0,1ms Plus Breite) |
IFp | 1000 | mA |
| Umgekehrte Spannung | VR | 5 | V |
| Verlustleistung | PD | 5 | W |
| Elektrostatische Entladung | ESD | 1000 | V |
| Betriebstemperatur | TOPR | -25°C bis +85°C | °C |
| Lagertemperatur | TSTG | -35°C bis +105°C | °C |
| Blei Löttemperatur | TSOL | 360°C | °C |
Elektrisch-optische Charakteristik @ Ta=25°C
| Parameter | Symbol | Min. | Typ. | Max. | Einheit | Test Bedingung |
|---|---|---|---|---|---|---|
| Vorwärtsspannung | VF | 6.0 | 7.0 | V | IF=700mA | |
| Rückwärtsstrom | IR | 10 | μA | VR=40V | ||
| Chromatizitätskoordinaten | X | 0.31 | IF=700mA | |||
| Y | 0.33 | IF=700mA | ||||
| Betrachtungswinkel | 2θ1/2 | 120 | deg | IF=700mA | ||
| Farbwiedergabe-Index | Ra | IF=700mA | ||||
| Lichtstrom | Φ | 500 | 600 | lm | IF=700mA | |
| Farbtemperatur | Tc | 6000 | 8000 | K | IF=700mA |
