1W 5054 SMD 高显色指数全光谱暖白和冷白 LED
Product Model: WL-1P5054EP120CW-CW
特点
- 99.99%gold wire bonding，1.2mil
- EMC substrate
- 符合CE 和ROHS 标准

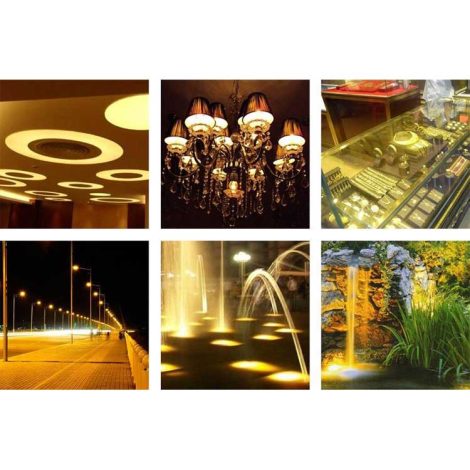

- 应用： 手电筒、筒灯和其他商业照明手电筒、筒灯和其他商业照明
- Beam Angle：120 degree
- 同样的设计可用于SMD 3030
- 可用Color Temperature：2700K-3200K、4000K-5000K、5000-6000K、6000K-7000K、8000K、10000K、12000K、14000K、15000KK、16000KK、18000K、20000KK、25000KK
- 白光 LED 光谱可用于普通白光、高显色指数白光、阳光全光谱和高显色指数阳光全光谱。
- 定制解决方案：我们可以提供定制的 LED 解决方案，如果您需要任何支持，请联系我们。

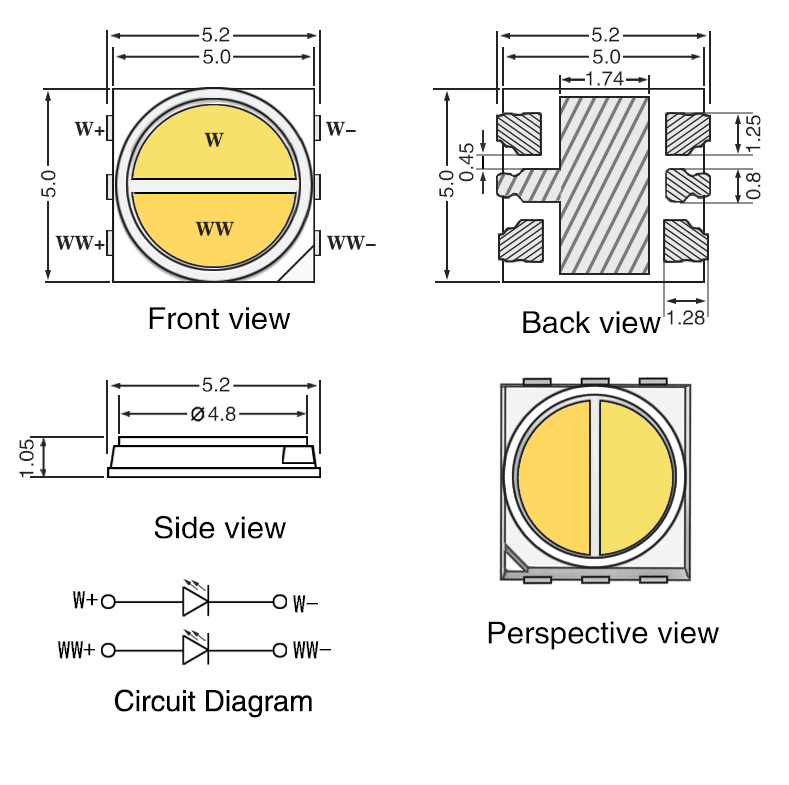

包装尺寸（毫米）：
最大绝对额定值 @ Ta=25°C
| Parameter | Symbol | Maximum Rating | Unit |
|---|---|---|---|
| Continous Forward Current | IF | 150 | mA |
| Peak Foward Current (1/10 Duty Cycle, 0.1ms Plus Width) | IFp | 200 | mA |
| Reverse Voltage | VR | 5 | V |
| Power Dissipation | PD | 1 | W |
| Electrostatic Discharge | ESD | 1000 | V |
| Operating Temperature | TOPR | -25°C to +85°C | °C |
| Storage Temperature | TSTG | -35°C to +105°C | °C |
| Lead Soldering Temperature | TSOL | 360°C | °C |
电气光学特性 @ Ta=25°C
| Parameter | Symbol | Min. | Typ. | Max. | Unit | Test Condition |
|---|---|---|---|---|---|---|
| Forward Voltage | VF | 3.0 | 3.4 | V | IF=150mA | |
| 3.0 | 3.4 | V | IF=150mA | |||
| Reverse Current | IR | 10 | μA | VR=40V | ||
| Viewing Angle | 2θ1/2 | 120 | deg | IF=150mA | ||
| Color Rendering Index | Ra | 95 | IF=150mA | |||
| Luminous Flux | Φ | 40 | 60 | lm | IF=150mA | |
| 40 | 60 | lm | IF=150mA | |||
| Color Temperature | Tc | 2800 | 3200 | K | IF=150mA | |
| 5000 | 6000 | K | IF=150mA |
