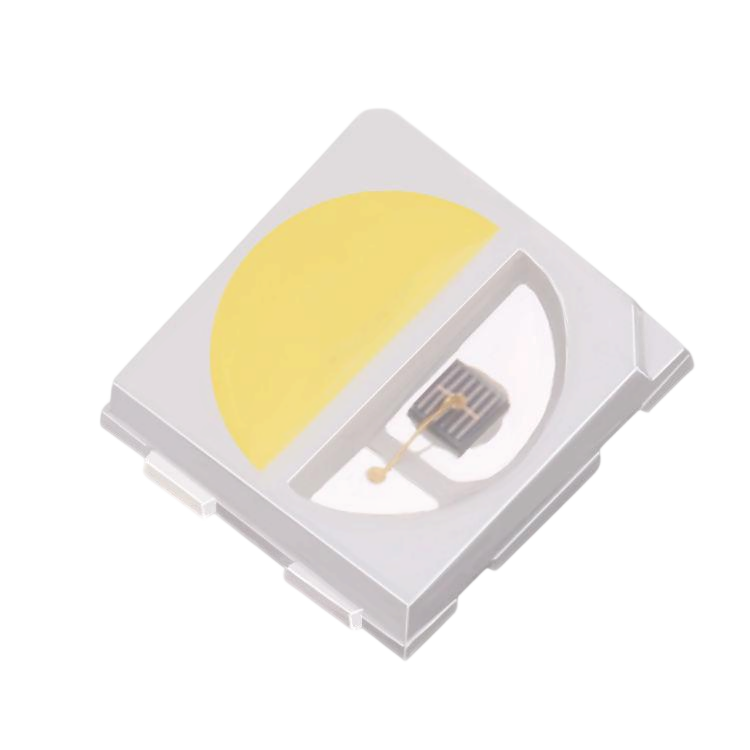

SMD3030 2 in 1 白色およびIR LED
製品モデル WL-0.5P3030EP120W-850-CW
特徴
- 99.99%金ワイヤーボンディング、1.0mil
- CE、ROHSに準拠

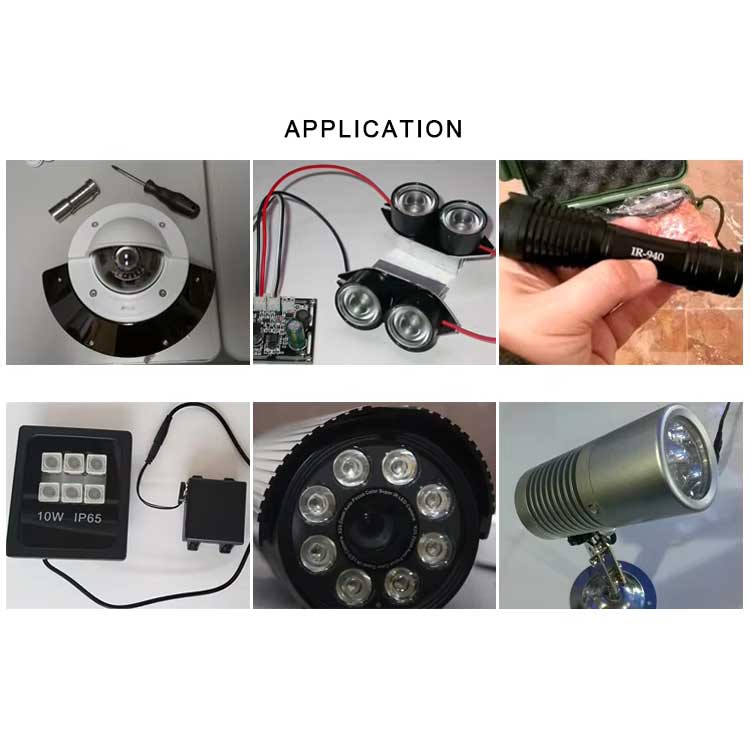

- アプリケーションLEDストリップ、LEDチューブライト、ダウンライト、その他の商業照明
- ビーム角：120度
- 利用可能なパッケージ寸法は以下の通りです：SMD2835、SMD3528、SMD5050およびSMD5730
- 利用できる色温度: 2700K-3200K、4000K-5000K、5000-6000K、6000K-7000K、8000K、10000K、12000K、14000K、15000K、16000K、18000K、20000K、25000K
- 白色LEDスペクトルは、一般的な白色、高CRI白色、太陽光フルスペクトル、高CRI太陽光フルスペクトルに対応。
- カスタムソリューション：弊社はカスタムLEDソリューションを提供しております。

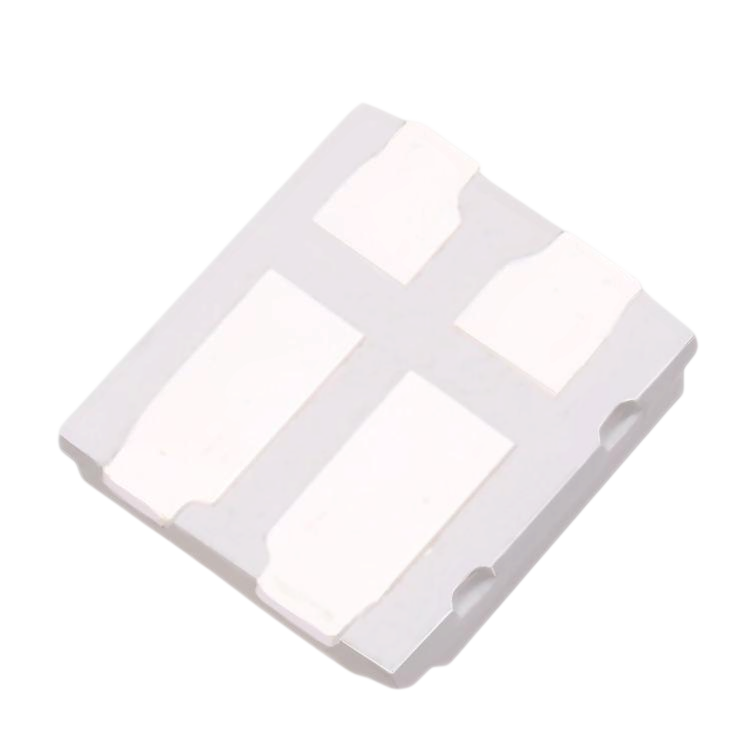

パッケージ寸法（mm）：
絶対最大定格 @ Ta=25°C
| パラメータ | シンボル | 最大定格 | 単位 |
|---|---|---|---|
| 連続順電流 | IF | 150 | mA |
|
ピーク順電流 (1/10デューティ・サイクル、0.1msプラス幅) |
IFp | 300 | mA |
| 逆電圧 | VR | 5 | V |
| 許容損失 | 物理的配達 | 0.5 | W |
| 静電気放電 | ESD | 1000 | V |
| 動作温度 | TOPR | -25°C ～ +85°C | °C |
| 保存温度 | TSTG | -35°C ～ +105°C | °C |
| リードはんだ付け温度 | TSOL | 360°C | °C |
電気光学特性 @ Ta=25°C
| パラメータ | シンボル | 分。 | タイプ | マックスだ。 | 単位 | テスト条件 |
|---|---|---|---|---|---|---|
| 順電圧 | VF | 2.8 | 3.0 | 3.2 | V | IF=150mA |
| 1.6 | 1.8 | V | IF=150mA | |||
| 逆電流 | IR | 10 | μA | VR=40V | ||
| 色温度 | Tc | 6000 | 7000 | K | IF=150mA | |
| ピーク波長 | λp | 845 | 850 | 855 | エヌエム | IF=150mA |
| 光束 | Φ | 50 | 60 | 70 | lm | IF=150mA |
| 放射束 | ポー | 50 | 80 | メートルダブリュー | IF=150mA | |
| 視野角 | 2θ1/2 | 120 | デグ | IF=150mA |
