3W SMD 3535 RGBHigh Power LED
Product Model: WL-3P3535EP120C3b1-RGB
特点
- 99.99%gold wire bonding，1.2mil
- Ceramic substrate
- 符合CE 和ROHS 标准

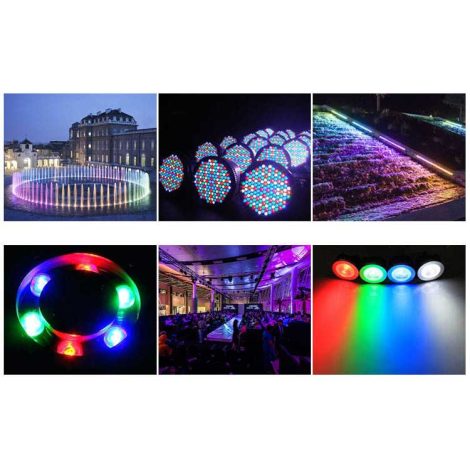

- 应用：手电筒、舞台灯、迪斯科灯、庭院灯和其他专业照明。
- 可用Beam Angle：30°、60°、90°、120°和Flat lens （无dome lens

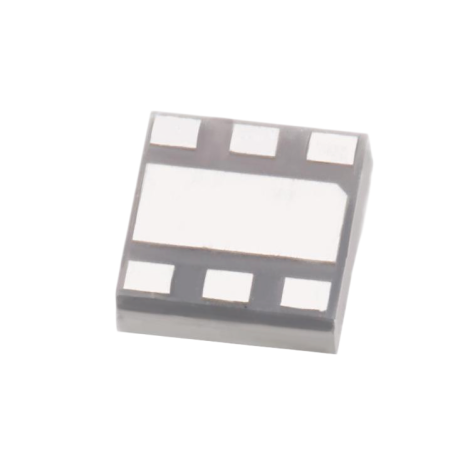

- Packaging Type： SMD3535、 SMD5050 和SMD7070均可提供
- 可用Color Temperature：2700K-3200K、4000K-5000K、5000-6000K、6000K-7000K、8000K
- 该封装还可定制其他可用波长/颜色（波长范围为 365nm-1500nm ）。我们提供定制 LED 解决方案，如果您需要任何支持，请联系我们。
包装尺寸（毫米）：
最大绝对额定值 @ Ta=25°C
| Parameter | Symbol | Maximum Rating | Unit |
|---|---|---|---|
| Continous Forward Current | IF | 350 | mA |
| Peak Foward Current (1/10 Duty Cycle, 0.1ms Plus Width) | IFp | 500 | mA |
| Reverse Voltage | VR | 5 | V |
| Power Dissipation | PD | 1000 | mW |
| Electrostatic Discharge | ESD | 1000 | V |
| Operating Temperature | TOPR | -25°C to +85°C | °C |
| Storage Temperature | TSTG | -35°C to +105°C | °C |
| Lead Soldering Temperature | TSOL | 360°C | °C |
电气光学特性 @ Ta=25°C
| Parameter | Symbol | Color | Min. | Typ. | Max. | Unit | Test Condition |
|---|---|---|---|---|---|---|---|
| Forward Voltage | VF | Red | 2.0 | 2.4 | V | IF=350mA | |
| Green | 3.0 | 3.4 | V | IF=350mA | |||
| Blue | 3.0 | 3.4 | V | IF=350mA | |||
| Reverse Current | IR | 10 | μA | VR=5V | |||
| Viewing Angle | 2θ1/2 | 120 | deg | IF=350mA | |||
| Luminous Flux | Φ | Red | 40 | 50 | lm | IF=350mA | |
| Green | 60 | 90 | lm | IF=350mA | |||
| Blue | 15 | 25 | lm | IF=350mA | |||
| Dominant Wavelength | λp | Red | 620 | 622.5 | 625 | nm | IF=350mA |
| Green | 520 | 522.5 | 525 | nm | IF=350mA | ||
| Blue | 460 | 462.5 | 465 | nm | IF=350mA |
