SMD5050 双红外 6WHigh Power LED
Product Model: WL-2P5050EP180C2b1-2IR
特点
- 99.99%gold wire bonding，1.2mil
- Ceramic substrate
- 符合CE 和ROHS 标准
- 应用：手电筒、舞台灯、迪斯科灯、花园灯和其他商业照明。
- Beam Angle：180 degree - 扁平设计（无dome lens
- Packaging Type：SMD2835、SMD3030、SMD3528、SMD3535 和SMD5050均可提供
- 可用Color Temperature：2700K-3200K、4000K-5000K、5000-6000K、6000K-7000K、8000K
- 该封装还可定制其他可用波长/颜色（波长范围为 365nm-1050nm ）。我们提供定制 LED 解决方案，如果您需要任何支持，请联系我们。

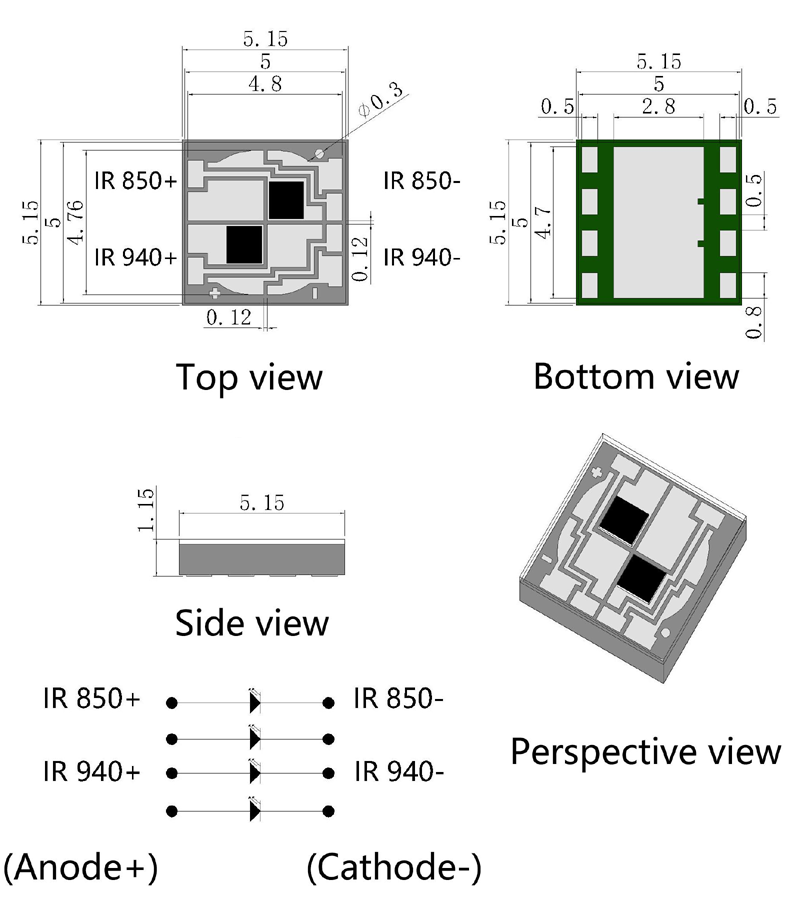

包装尺寸（毫米）：
最大绝对额定值 @ Ta=25°C
| Parameter | Symbol | Maximum Rating | Unit |
|---|---|---|---|
| Continous Forward Current | IF | 700 | mA |
| Peak Foward Current (1/10 Duty Cycle, 0.1ms Plus Width) | IFp | 1000 | mA |
| Reverse Voltage | VR | 5 | V |
| Power Dissipation | PD | 3 | W |
| Electrostatic Discharge | ESD | 1000 | V |
| Operating Temperature | TOPR | -25°C to +85°C | °C |
| Storage Temperature | TSTG | -35°C to +105°C | °C |
| Lead Soldering Temperature | TSOL | 360°C | °C |
电气光学特性 @ Ta=25°C
| Parameter | Symbol | Color | Min. | Typ. | Max. | Unit | Test Condition |
|---|---|---|---|---|---|---|---|
| Forward Voltage | VF | IR | 1.6 | 1.8 | 2.0 | V | IF=700mA |
| IR | 1.4 | 1.5 | 1.6 | V | IF=700mA | ||
| Reverse Current | IR | 10 | μA | VR=5V | |||
| Viewing Angle | 2θ1/2 | 180 | deg | IF=700mA | |||
| Luminous Flux | Φ | IR | 300 | 400 | 500 | lm | IF=700mA |
| IR | 300 | 400 | 500 | lm | IF=700mA | ||
| Wavelengths | λp | IR | 845 | 850 | 855 | K | IF=700mA |
| IR | 940 | 945 | K | IF=700mA |
