定制 9090 SMD 15W 520nm 绿色High Power LED
Product Model: WL-15P9090S120G-520
特点
- 99.99%gold wire bonding，1.2mil
- 镀金Ceramic substrate
- Quartz lens
- Sanan，9pcs * 38 密耳芯片
- 符合CE 和ROHS 标准
- 应用：自动照明、舞台照明、手电筒和舞台照明
- Beam Angle：100
- 包装尺寸：2835（2.8X3.5 毫米）、3030（3.0X3.0 毫米）、3535（3.5X3.5 毫米）、5050（5.0X5.0 毫米）、7070（7.0X7.0 毫米）均可提供。
- 自定义波长：波长从 365nm 到 1500nm 均可采用 9090 封装。
- 定制解决方案：我们提供定制的 LED 解决方案，如果您需要任何支持，请联系我们。

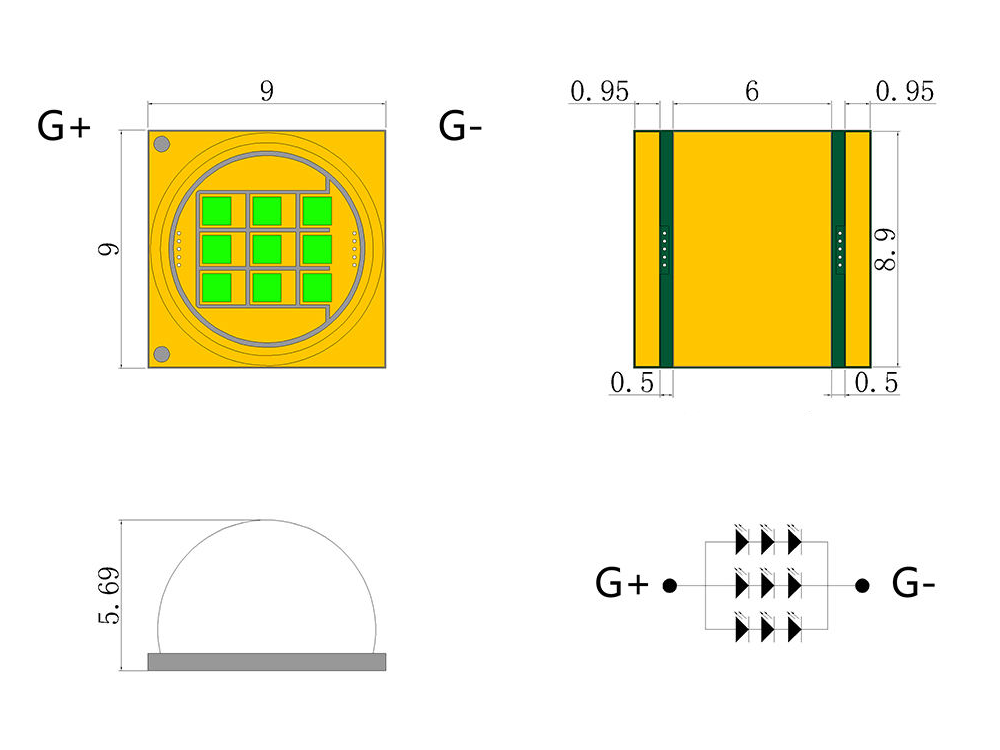

包装尺寸（毫米）：
最大绝对额定值 @ Ta=25°C
| Parameter | Symbol | Maximum Rating | Unit |
|---|---|---|---|
| Continous Forward Current | IF | 2100 | mA |
| Peak Foward Current (1/10 Duty Cycle, 0.1ms Plus Width) | IFp | 2300 | mA |
| Reverse Voltage | VR | 9 | V |
| Power Dissipation | PD | 15 | W |
| Electrostatic Discharge | ESD | 1000 | V |
| Operating Temperature | TOPR | -25°C to +80°C | |
| Storage Temperature | TSTG | -35°C to +100°C | |
| Lead Soldering Temperature | TSOL | 260°C | |
电气光学特性 @ Ta=25°C
| Parameter | Symbol | Color | Min. | Typ. | Max. | Unit | Test Condition |
|---|---|---|---|---|---|---|---|
| Forward Voltage | VF | G | 8 | 9 | V | IF=2100mA | |
| Luminous Flux | Φ | G | 1500 | 1600 | 1700 | Lm | IF=2100mA |
| Dominant Wavelength | λp | G | 520 | 523 | 525 | nm | IF=2100mA |
| Reverse Current | IR | 0 | 10 | μA | VR=12V | ||
| Viewing Angle | 2θ1/2 | 100 | deg | IF=2100mA | |||
| Recommend Forward Current | IF(rec) | G | 2100 | mA |
