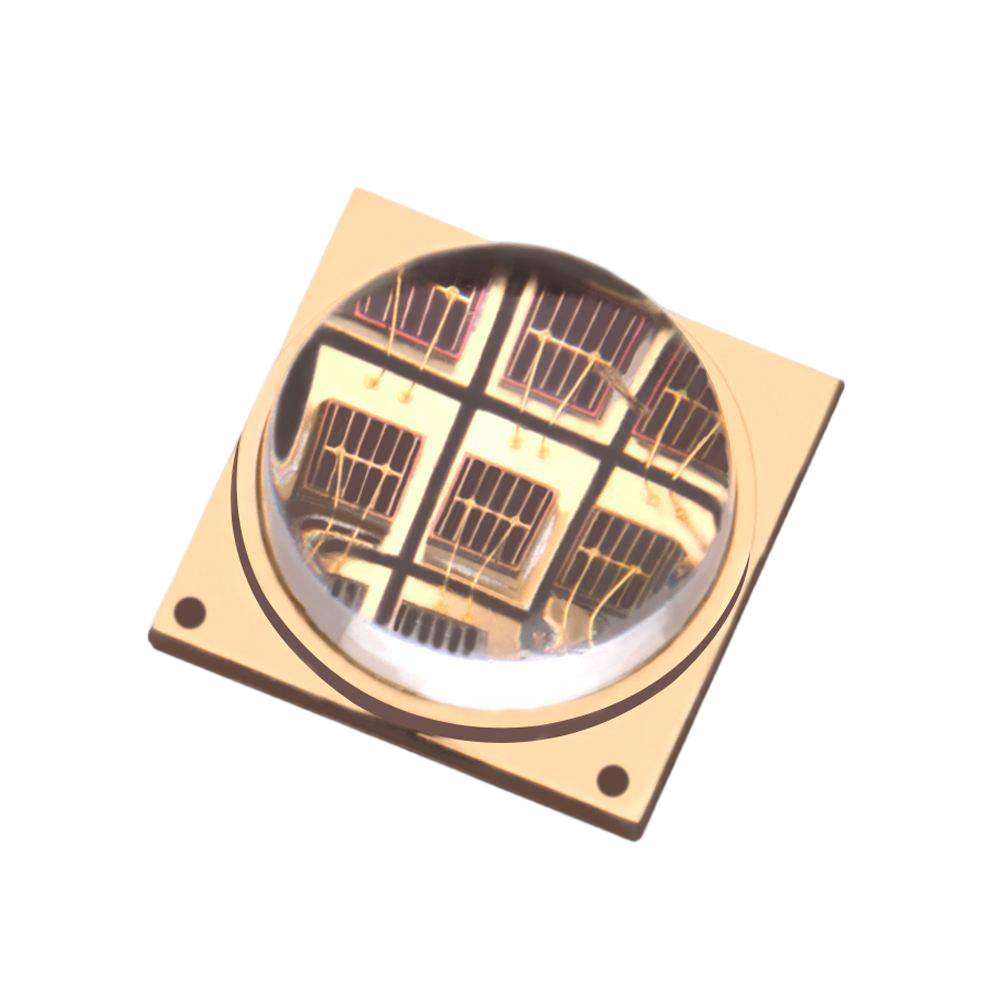

9090 SMD IR 850nm 9 in 1 High Power LED
Product Model: WL-10P9090EP120IR-850
特点
- 99.99%gold wire bonding，1.2mil
- Ceramic substrate
- Silicone Lens
- EpiledsEpistar，9pcs 42mil 芯片，3 in series，3 in parallel。
- 符合CE 和ROHS 标准
- 应用：医疗和科学仪器、检测、监控系统、CCTV 摄像机、夜视仪、机器视觉及其他专业设备。
- Beam Angle：100
- Packaging Type：SMD2835、SMD3030、SMD3528、SMD3535、 SMD5050、SMD7070均可提供
- 红外线wavelengths 从 700 纳米到 1500 纳米不等。
- 定制解决方案：我们提供定制的 LED 解决方案，如果您需要任何支持，请联系我们。

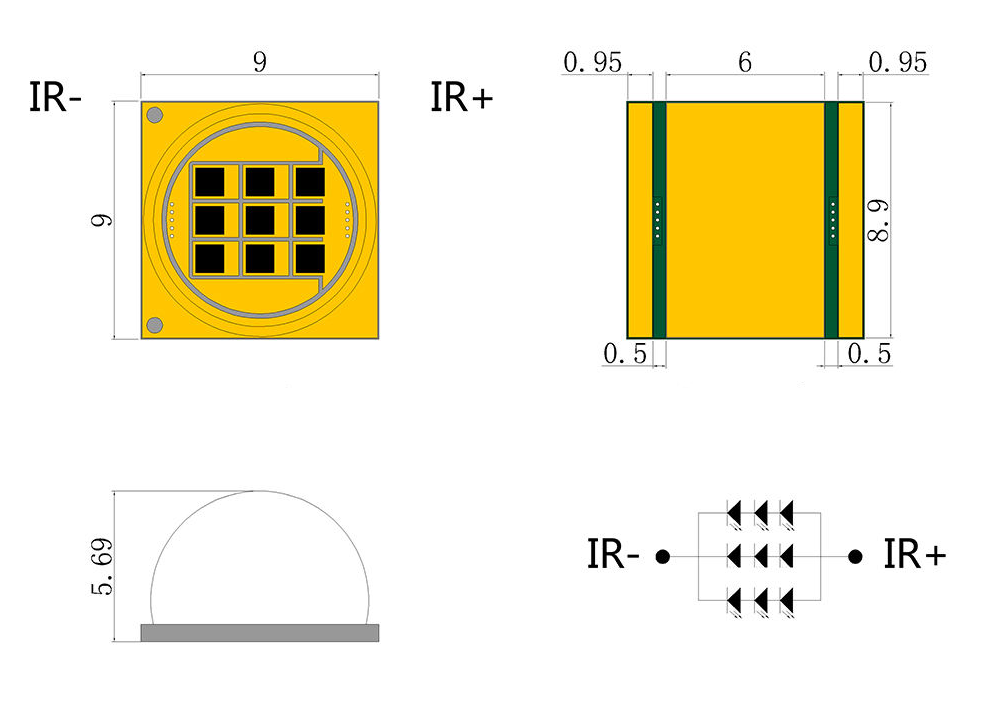

包装尺寸（毫米）：
最大绝对额定值 @ Ta=25°C
| Parameter | Symbol | Maximum Rating | Unit |
|---|---|---|---|
| Continous Forward Current | IF | 2100 | mA |
| Peak Foward Current (1/10 Duty Cycle, 0.1ms Plus Width) | IFp | 2300 | mA |
| Reverse Voltage | VR | 9 | V |
| Electrical Power | PD | 10 | W |
| Electrostatic Discharge | ESD | 1000 | V |
| Operating Temperature | TOPR | -25°C to +80°C | |
| Storage Temperature | TSTG | -35°C to +100°C | |
| Lead Soldering Temperature | TSOL | 260°C | |
电气光学特性 @ Ta=25°C
| Parameter | Symbol | Color | Min. | Typ. | Max. | Unit | Test Condition |
|---|---|---|---|---|---|---|---|
| Forward Voltage | VF | Infrared | 4 | 5 | V | IF=2100mA | |
| Radiant Power | Φ | Infrared | 3000 | 4000 | mW | IF=2100mA | |
| Dominant Wavelength | λp | Infrared | 845 | 848 | 850 | nm | IF=2100mA |
| Reverse Current | IR | 0 | 10 | μA | VR=9V | ||
| Viewing Angle | 2θ1/2 | 100 | deg | IF=2100mA | |||
| Recommend Forward Current | IF(rec) | Infrared | 2100 | mA |
